Az egyik legnagyobb veszély a funkcionalitásra nézve 58U mechanikus tömítésAz ipari környezetben használt rendszerek, amelyek szintén az egyik legalulértékeltebbek, a hőtámadás. Ha a túl sok hő és a hirtelen hőmérséklet-változások túllépik azt, amit a tömítés hőkorlátja elbír, az katasztrofális berendezés meghibásodásához, váratlan állásidőhöz és komoly biztonsági kockázatokhoz vezethet. A vegyi feldolgozás, a petrolkémiai finomítás és más igényes iparágak gyakran használják az 58U mechanikus tömítést. Azonban különösen ki van téve a hőkárosodásnak, mivel ezek a rendszerek gyakran kemény körülményeknek vannak kitéve. Ha megérti, hogy a hőhatás hogyan károsítja ezeket a precíziós{5}}alkatrészeket, és kipróbált-és-megállítási módokat használ, segíthet a beszerzési vezetőknek és üzemmérnököknek szerte a világon megvédeni a folyamatos termelést, meghosszabbítani a tömítések élettartamát, és csökkenteni a karbantartási költségeket.
Az 58U mechanikus tömítések hőtámadásának megértése
Ha hő keletkezik vagy a rendszeren kívüli hőmérsékletnek van kitéve, azt hőtámadásnak nevezik. Ez akkor fordul elő, ha a körülmények miatt a tömítések anyaga és geometriája kevésbé használható. Az 58U mechanikus tömítésnél ez a hatás számos módon megmutatkozik, amelyek közvetlen hatással vannak a tömítésre.
Hogyan befolyásolják a szélsőséges hőmérsékleti viszonyok a tömítés integritását?
Amikor a hőmérséklet meghaladja a 200 fokot (392 fok F), több bomlási folyamat indul meg egyszerre. A gumi O-gyűrűk elveszítik rugalmasságukat, a tömítési felületek különböző sebességgel tágulnak ki, a kenőrétegek pedig lebomlanak, ami pusztító súrlódást és hőképződést okoz. Hirtelen hőmérséklet-változások az indításkor-vagy vészhelyzetek megterhelik az anyagok felületét. Az O-gyűrűs nyomószerkezet gyorsan meghibásodhat, ha a fém és az elasztomer különböző sebességgel tágul a gyors hőciklus hatására.
Az anyag viselkedése termikus igénybevétel alatt

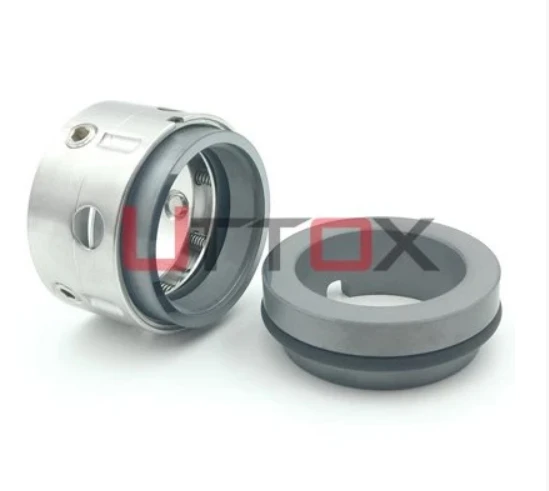

Az UTTOX 58U tömítés egyesíti a rozsdamentes acél házat, a kerámia vagy karbon felületeket és a gumi tömítéseket. A rozsdamentes acél hőt ad át a hőmérsékletre érzékeny -elasztomereknek. A kerámia felületek ellenállnak a kopásnak, de hősokk hatására megrepednek. A szénfelületek jól elvezetik a hőt, de magasabb hőmérsékleten gyorsabban oxidálódnak. A több-rugós kialakítás széles körben elterjed a záróerőt, csökkentve a helyi nyomást, amely tovább rontja a hőkárosodást az elmozdulás vagy torzulás során.
Gyakori hőkimaradási minták
Az O-gyűrűs hólyagosodás az elasztomer határértékeit meghaladó, hosszan tartó túlmelegedést jelez. A tömítés felületén lévő sugárirányú repedések hősokkra vagy szárazonfutásra utalnak. A hőellenőrzés finom repedésekként jelenik meg az ismételt fűtési és hűtési ciklusokból. Az arc hullámossága vagy kúpossága megakadályozza a megfelelő tömítő érintkezést. A rendszeres ellenőrzések során ezeket a mintákat észlelő karbantartó csapatok a teljes meghibásodás előtt azonosíthatják a hőrohamot, megelőzve ezzel a költséges, nem tervezett leállásokat és a biztonsági eseményeket.
Az 58U mechanikus tömítések hőkárosodásának kiváltó okai és mechanizmusai
A hőcsökkenést általában nem csak egy dolog okozza. Ehelyett számos működési és tervezési tényező együttműködik annak érdekében, hogy a körülmények melegebbek legyenek, mint amennyit a záró részek elbírnak.
Túlzott hőt generáló működési körülmények
A túlzott tengelyfordulatszám növeli a súrlódási hőt. A 3600 ford./perc feletti fordulatszám a biztonságos határok fölé emeli az archőmérsékletet, különösen rossz hűtés esetén. Az alacsony viszkozitású folyadékok rosszul kennek, ami növeli a súrlódást. A forrásponthoz közeli nagy nyomás a tömítési felületeken felvillanó gőzt okoz, ami eltávolítja a kenőanyag filmet. Az erősen viszkózus folyadékok ellenállást és hőt hoznak létre. A nyomásváltozások az arc szétválását okozhatják, ami időszakos szárazonfutáshoz és halmozott hőkárosodáshoz vezethet.
Telepítési hibák, amelyek fokozzák a hőhatást
Az elcsúszás megakadályozza a párhuzamos tömítési felületeket az O-gyűrűs toló mechanikus tömítésben, és forró pontokat hoz létre több száz fokkal az ömlesztett folyadék hőmérséklete felett. Még a tűréshatáron belüli kisebb beállítási eltérés is jelentősen csökkenti a termikus határt. A csavar nem megfelelő meghúzási nyomatéka meghajlítja a tömítéskamrát, ami egyenetlen homlokterhelést okozO-gyűrűtoló mechanikus tömítés. A rossz tengelyvégjáték ciklikus hőfeszültséget hoz létre. A beépítési sérülések, például a karcolások vagy szennyeződések megzavarják a kenőfilmet, és helyi hőkárosodást okoznak. Kövesse a szigorú beszerelési módszereket a megfelelő szerszámokkal az O-gyűrűs toló mechanikus tömítéshez.
Karbantartási hiányosságok és anyagválasztási problémák
A késleltetett tömítéscsere lehetővé teszi, hogy a kismértékű hőbomlás végzetes meghibásodást eredményezzen. Az elasztomerek a hő hatására fokozatosan lebomlanak; az O-gyűrű időben történő cseréjének kihagyása a rugalmasság elvesztéséhez, az arc szétválásához és a hő okozta sérülések felgyorsulásához vezet. A szabványos Buna-N csak 120 fokos szöget kezel; Viton fogantyúk 200 fokos ; FFKM kezeli a 315 fokot. A rossz anyagválasztás korai hőkiesést okoz. A PTFE-ékkel ellátott 59U-s változat jobb hő- és vegyszerállóságot kínál, mint az 58U-os O{11}}gyűrűs tolószerkezet.
Hatékony megelőzési stratégiák az 58U tömítések hőrohamának mérséklésére
A hőkárosodás elkerülése érdekében fokozott figyelmet kell fordítani a telepítés minőségére, a működési beállításokra, a javítási ütemezésre és a tervezés optimalizálására. Ezek a módszerek a probléma gyökeréhez vezetnek, és számos módon javítják a hőállóságot.
Telepítési gyakorlatok a hővédelemhez
A telepítés közbeni tökéletes beállítás megakadályozza a hőbomlást. A mérőórák használata a tengely kifutásának és a tömítési felület merőlegességének ellenőrzésére biztosítja az egyenletes felületi érintkezést, megakadályozva a hőképződést. A 0,002 hüvelykes TIR-en belüli igazítás nagymértékben csökkenti a termikus feszültséget az ésszerű beállításhoz képest. Telepítés előtt tisztítsa meg és ellenőrizze a szennyeződés elkerülése érdekében. Ellenőrizze, hogy a tömítés felületein nincsenek-e karcolások vagy nagyítás alatt beágyazott részecskék. Kövesse a gyártó nyomatékára vonatkozó ajánlásait, hogy elkerülje a beállítást befolyásoló torzulásokat.
Proaktív karbantartási és megfigyelési protokollok
Az állapot{0}}alapú karbantartás korán észleli a termikus degradációt. A rezgésfigyelés hőtorzulásra utaló változásokat mutat fel. A tömítőkamrák közelében lévő hőmérséklet-figyelők a túlzott üzemi hőmérsékletek vizsgálatát igénylő bizonyítékot szolgáltatnak. A rendszeres szemrevételezéssel az elasztomer megkeményedését, elszíneződését, hőellenőrzést vagy a ház túlmelegedés miatti elsötétülését találják. Dokumentálja a megállapításokat a leromlási tendenciák nyomon követéséhez. Győződjön meg arról, hogy az öblítőrendszerek és a hűtőberendezések megfelelően működnek. A rendszeres áramlási sebesség és hőmérséklet-ellenőrzés fenntartja a hőtartalékot.
Tervezési fejlesztések magas{0}}hőmérsékletű környezetekhez
Az anyagok korszerűsítése jelentősen megnöveli a hőmérséklet-tartományt. Cserélje ki a szabványos elasztomereket FFKM O-gyűrűkre a magas-hőmérsékletű kiszolgálás érdekében. Cserélje ki a kerámia felületeket szilícium-karbidra a jobb hőütésállóság érdekében. Váltson 58U-ról 59U-ra PTFE-ékkel a kiváló vegyszer- és hőállóság érdekében. Az API Plan 11 hideg technológiai folyadékot fecskendez be a tömítőkamrába. A 23. terv a folyadékot külső hűtőn keresztül keringeti. A 32. terv külső záró folyadéktartályt használ, amely elszigeteli a tömítést a folyamat hőmérsékleti változásaitól.
Összehasonlító elemzés: 58U mechanikus tömítések vs alternatív megoldások termikus igénybevétel alatt
A hőigényes felhasználási területek tömítési lehetőségeinek vizsgálatakor a berendezések eredeti gyártóinak, az üzemmérnököknek és a beszerzési szakembereknek jól jöhet, ha ismerik a különböző technológiák teljesítményét.
Teljesítmény-benchmarking az iparági szabványokhoz képest
A58U mechanikus tömítésközvetlenül helyettesíti a John Crane Type 58U-t hasonló teljesítménnyel, alacsonyabb költséggel. Mindkettő kiegyensúlyozott tömítőfelületet használ rugós{2}}dinamikus tömítéssel. A hőteljesítmény az anyagválasztástól és a beépítési minőségtől függ, nem pedig az alapvető tervezési különbségektől. Az 58U több-rugós kialakítás egyenletesebben osztja el a záróerőt, mint az egyrugós{7}}konstrukciók, így jobb hőállóságot biztosít vetemedés vagy eltolódás során. Az 58U komponens több szakértelmet igényel, de lehetővé teszi az egyes alkatrészek cseréjét.
Anyagi szempontok a hőállósághoz
A rozsdamentes acél testrészek jó hővezető képességet biztosítanak. A Hastelloy-ra vagy az Alloy 20-ra való frissítés javítja a korrózióállóságot magas hőmérsékleten. A kerámia felület ellenáll a kopásnak és megőrzi alakját, de hősokk hatására megreped. A szilícium-karbid jobban vezeti a hőt, mint az oxidkerámiák. A karbon felületek kisebb rugalmas merevséggel ellenállnak a hősokknak, de 400 fok felett oxidálódnak. A PTFE ékkel ellátott 59U kiküszöböli az elasztomer hőmérsékleti korlátokat a 250 fok feletti üzemelésnél.
Költség-hatékonyság és megbízhatóság-alkalmazások
Az UTTOX 58U alacsonyabb költséget kínál, mint a csúcskategóriás -OEM-kialakítások, hasonló hőteljesítménnyel, megfelelő specifikáció és telepítés esetén. A kevesebb meghibásodásból származó karbantartási megtakarítás gyakran meghaladja a kezdeti árkülönbségeket. Az alkatrészek tömítésének rugalmassága lehetővé teszi a különálló felületek, rugók és elasztomerek tárolását, így optimalizálható a készlet-befektetés. A több szivattyús alkalmazásra kiterjedő szabványosítás leegyszerűsíti a pótalkatrészek elérhetőségét. A beszállítói megbízhatóság biztosítja a gyors szállítást vészhelyzetekben. A műszaki támogatás megakadályozza a termikus hibákat és felgyorsítja a helyreállítást.
Beszerzési információk az intenzív hőkezeléshez{1}} alkalmas 58U mechanikus tömítések vásárlásához
Amikor tömítési lehetőségeket keres a zord hőviszonyokhoz, a B2B vásárlóknak hosszú távú teljesítmény- és értéktényezők alapján kell megvizsgálniuk a szolgáltatókat és az árukat.
Kritikus kiválasztási kritériumok a termikus teljesítményhez
Az 58U tömítés cseréjéhez kérjen anyagvizsgálati jelentéseket, amelyek megerősítik az elasztomer keménységét, kémiai kompatibilitását és hőmérsékleti besorolásait. A tömítés felületének síkságát tanúsító tanúsítványok (hélium fénysávok) azt mutatják, hogy milyen precizitásra van szükség a magas hőmérsékleten való teljesítményhez{2}} 58U tömítés csere. A DIN 24960 szabványnak való megfelelés biztosítja az utólagos felszerelések felcserélhetőségét. Az API 682 kompatibilis támogatási rendszerek biztonságot nyújtanak a másodlagos hűtésben. Az anyaghibákra és a kivitelezésre vonatkozó garanciális feltételek a termék iránti elkötelezettséget mutatják. Ismerje meg a telepítési hibák vagy a határokon túli működés kizárását az 58U tömítés cseréjénél.
Szállítóértékelés és partnerségi szempontok
A vegyi feldolgozásban és energiatermelésben tapasztalattal rendelkező beszállítók tisztában vannak az egyedi hőmérsékleti kihívásokkal. A műszaki támogatás, beleértve az anyagválasztási segítséget, a telepítési képzést és a hibaelemzést, hozzáadott értéket jelent a termék szállításán túl. A nagy raktárkészlettel rendelkező beszállítók nem tervezett leállások esetén teljesítik a sürgős rendeléseket, csökkentve ezzel a költséges állásidőt. A tömeges vásárlási programok csökkentik a költségeket és biztosítják a rendelések teljesítését hiány esetén is. A hosszú távú szállítási{4}}szerződések stabilizálják az árakat és javítják a szolgáltatási színvonalat.
A befektetés megtérülésének elemzése
Ha kiszámolja a teljes birtoklási költséget, láthatja, hogy milyen minőségi zárási lehetőségek érnek igazán. Ha figyelembe vesszük a meghibásodásokkal kapcsolatos-leállásokat, a sürgősségi javításokat és az ezt követő károkat, akkor az 58U-os mechanikus tömítés vételára csak egy kis részét teszi ki az élettartama során felmerülő költségeknek. Ha az összeszerelési munkákat és az állásidőt is figyelembe vesszük, egy 20%-kal olcsóbb, de csak feleannyi ideig tartó tömítés valójában nagymértékben növeli a teljes költséget.
A meghibásodások közötti átlagos idő (MTBF) növelésével az alacsonyabb hibaarányok pénzt takarítanak meg, ami látható. Ha a jobb tömítésekre vagy anyagokra való frissítés 18 hónapról 36 hónapra növeli az élettartamot, akkor a létesítmény lényegében felére csökkenti a tömítések cseréjének szükségességét. Ezzel pénzt takarít meg a javítási munkákon, a pótalkatrészeken és a gyártási késéseken.
A karbantartási költségek idővel csökkennek, mert a módszerek egyszerűbbé válnak, és kevesebb intézkedésre van szükség. A hőálló tömítéseket ritkábban kell ellenőrizni és beállítani. A megbízható teljesítmény csökkenti a segélyhívások számát és az alkatrészek gyors cseréjével járó magas szállítási költségeket.
Sok vállalkozásnál a megtérülés legnagyobb része a termelés folyamatosságának biztosítása. Ha a tömítés figyelmeztetés nélkül meghibásodik, és a folyamat akár néhány órára is leáll, több tízezer dollárba kerülhet a gyártás elmaradása, a termék-különlegessége és az újraindítás költségei. A termikusan erős záró megoldásokba való befektetés, amelyek megakadályozzák ezeket a problémákat, többszörösen megtérül a termék többletköltségében.
Következtetés
A hőtámadás nagy probléma a megbízhatóság szempontjából58U mechanikus tömítésekvegyi feldolgozásban, kőolaj-finomításban és más nehéz ipari környezetben. Ha megértjük, hogy a túl sok hő és a hirtelen hőmérséklet-változások miként károsítják a tömítés részeit az anyagok lebontásával, a formák eltorzításával és a kopás felgyorsításával, a beszerzési szakemberek és üzemmérnökök hatékony módszereket dolgozhatnak ki ennek megakadályozására. A megfelelő anyagok kiválasztása, helyes beszerelése, a karbantartással való lépéstartás, valamint a lehető legjobb kialakítás növelése javítja a hőállóságot. Ezáltal a dolgok tovább tartanak, és megállítják a drága kudarcokat. Az UTTOX 58U és 59U mechanikus tömítések kipróbált-és-igazi, alacsony költségű-opciók a csúcskategóriás-OEM-kialakításokig. Hasonló hőteljesítményt kínálnak, ha megfelelően definiálják az alkalmazáshoz. A B2B vásárlók olyan tömítési megoldásokat kaphatnak, amelyek maximalizálják az élettartam-értéket a meghibásodási arány csökkentésével, a működési megbízhatóság javításával és a karbantartási költségek csökkentésével, ha a szolgáltatókat a műszaki ismeretek, a termékminőség és a támogatási képességek, nem csupán az ár alapján vizsgálják.
GYIK
1. Hogyan észlelhetjük a hőkárosodás korai jeleit a mechanikus tömítésekben?
Látható változások az elasztomerben, például keményedés, repedés vagy feketéből barnává válás; szokatlan hőmérséklet-emelkedés a tömítőkamra területén, amely hőképalkotással érezhető vagy látható; több szivárgás vagy termék, amely láthatóan elsírja magát a tömítésen túl; és a szivattyú csapágyköréből származó magasabb vibráció vagy zaj mind a hőkárosodás korai jelei. Ha figyelemmel kíséri a hőmérsékletet a tömítőkamrák közelében, és rendszeres szemrevételezéssel ellenőriz a karbantartási szünetekben, akkor még azelőtt megtalálhatja a problémákat, hogy azok valóban súlyosbodnának.
2. Milyen karbantartási ütemtervet kell követnünk a termikus hibák elkerülése érdekében?
A karbantartás rendszeressége a munka nehézségétől függ, de hőigényes helyzetekben háromhavonta érdemes szemellenőrzést végezni, az elasztomereket évente cserélni, bármennyire is jól néznek ki, és azonnal vizsgálni kell a problémákat, ha megváltoznak a munkakörülmények, vagy furcsa tünetek jelentkeznek. Az állapotalapú-követés hőmérséklet- és rezgésfigyelőkkel történő beállítása lehetővé teszi, hogy a karbantartási döntések az adatokon alapuljanak, így leállítják a problémákat és leállítják a szükségtelen munkát. A teszteredmények és a tömítések teljesítményének trendjei nyomon követése segít a legjobb ütemterv elkészítésében minden egyes berendezéshez és munkakörülményeihez.
3. Kerámia vagy szilícium-karbid tömítőfelületeket válasszunk a magas hőmérsékletű{1}}alkalmazásokhoz?
A szilícium-karbid általában jobban működik, mint a kerámiák a sok hőt igénylő felhasználásoknál. Ennek az az oka, hogy jobb a hővezető képessége, ami azt jelenti, hogy gyorsabban megszabadul a hőtől, és jobban ellenáll a hősokknak, ami megakadályozza, hogy megrepedjen, amikor a hőmérséklet gyorsan változik. A kerámialapok olcsóbbak és enyhe hőmérsékleten is jól működnek, de nagyobb valószínűséggel törnek el, ha a hőmérséklet emelkedik vagy nagymértékben változik. A szilícium-karbid oldalak vásárlása általában jó ötlet olyan alkalmazásokhoz, amelyek rendszeresen elérik a 150 fok feletti hőmérsékletet, vagy gyors hőmérséklet-változáson mennek keresztül indításkor és leállításkor.
Partner az Uttox-szal a Thermal{0}}Resilient 58U Mechanical Seal Solutionsért
Mi az Uttoxnál több mint 30 éve tervezünk és készítünk mechanikus tömítéseket a világ legkeményebb vegyi és kőolajipari felhasználásaihoz. Szakértői csapatunk sokat tud a hőtámadás működéséről, és segíthet Önnek kiválasztani a megfelelő anyagokat, elkészíteni a legjobb terveket, és megtervezni a rendszeres karbantartást, hogy megelőzze a problémákat, mielőtt azok befolyásolnák az Ön működését. Nagy raktárkészlettel rendelkezünk 58U mechanikus tengerlbeállítások és alkatrészek kéznél vannak, hogy gyorsan megkapja őket, amikor szüksége van rájuk, legyen szó rutin karbantartásról vagy vészhelyzetről. A vásárlók több mint 50 országban tudják, hogy az Uttox termékek megbízhatóak és jó ár-érték arányt kínálnak. Olcsóbb lehetőségeket kínálnak a csúcskategóriás -OEM tömítésekhez, amelyek nem csökkentik a teljesítményt vagy a hőállóságot. Megbízható 58U-os mechanikus tömítésgyártóként olyan egyedi megoldásokat kínálunk, amelyek tökéletesen megfelelnek az Ön igényeinek, és gyors szakértői támogatást nyújtanak a termék teljes életciklusára. Lépjen kapcsolatba mérnöki csapatunkkal a következő címen: info@uttox.com.
Hivatkozások
1. Lebeck, AO (1991). A mechanikus homloktömítések alapelvei és kialakítása. John Wiley & Sons, New York.
2. Mayer, E. (1977). Mechanikus tömítések: tervezés, alkalmazás és tesztelés. Newnes-Butterworths, London.
3. Summers-Smith, JD (1992). Mechanikus tömítési gyakorlat a jobb teljesítmény érdekében. Mechanical Engineering Publications Limited, London.
4. American Petroleum Institute (2014). API 682-es szabvány: Szivattyúk-Tengelytömítő rendszerek centrifugális és forgószivattyúkhoz, negyedik kiadás. API Publishing Services, Washington DC.
5. Flitney, RK (2007). Pecsétek és pecsételési kézikönyv, 5. kiadás. Elsevier Advanced Technology, Oxford.
6. Nau, BS (1997). "Mechanical Seal Face Materials" Proceedings of the Institution of Mechanical Engineers, J rész: Journal of Engineering Tribology, 211(3), 165-183.
