Egyenértékű:

● Eagle 560

Működési korlátok:

● Hőmérséklet: -30 ℃ - +180 ℃

● Nyomás: ≤ 10 bar

● Sebesség: ≤ 12m/s

● Tengelyméret: 10mm - 55mm (560A)/ 0,375" - 3"(560B)/ 16mm - 75mm (560C)

Anyagok:

● Tömítőgyűrűk: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elasztomer: VITON, EPDM, NBR

● Fém rész: SS304

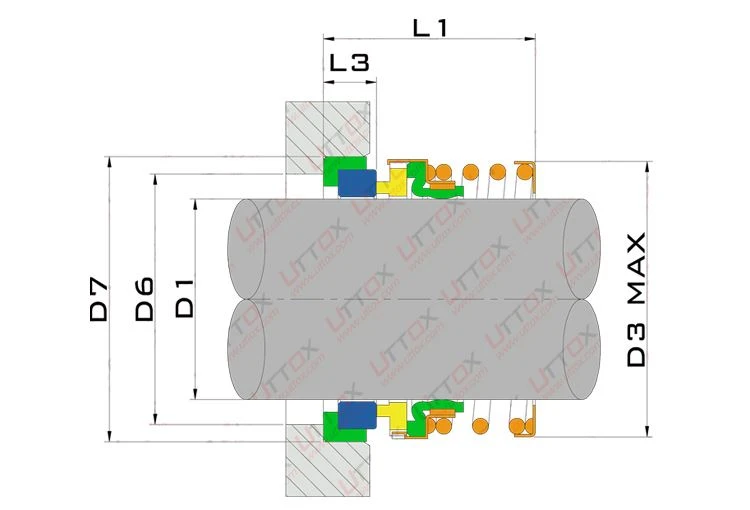

Összeszerelési Dwg:

Méretek (mm):

560-A
D1	D3	D6	D7	L1	L3
10	23.5	16	24	25	7
11	23.5	16	24	25	7
12	26	17	26	25	7
14	28	21	28	25.5	7
15	30	21	28	29.5	7
16	32	22	32	33.5	10
18	32.5	25	35	36.5	10
19	32.5	25	35	36.5	10
20	35.5	27	38	38	10
22	37.5	29	40	40.3	10
25	42	32	44	39.3	10
28	47	34	46	40	10
30	46	35	45	38.2	7.5
30	48	38	50	40	10
32	50	40	54	40	10
35	54.5	44	58	42	10
38	58.5	46	60	42.6	10
40	62.5	48	64	42.6	10
45	66.5	52	66	45	10
50	72.5	58	72	54.6	11.5
55	72	60	75	59.4	12

560-B
Méret (hüvelyk)	D1	D3	D7	L1	L3
0.375	9.53	21	22.2	28.5	6.3
0.500	12.7	23	25.4	30.2	8
0.625	15.88	26.5	31.8	32.5	10.3
0.750	19.05	30.5	35	32.5	10.3
0.875	22.23	34	38.1	34.3	10.3
1.000	25.4	40	41.3	36.4	11
1.125	28.58	44.5	44.5	38	11
1.250	31.75	46.5	47.7	38	11
1.375	34.93	51.5	50.8	39.5	11
1.500	38.1	54	54	39.5	11
1.625	41.28	58	60.3	47.7	12.7
1.750	44.45	61.5	63.5	47.7	12.7
1.875	47.63	65.5	66.7	50.7	12.7
2.000	50.8	70.5	69.9	50.7	12.7
2.125	53.98	75	76.2	57.3	14.3
2.250	57.15	79	79.4	57.3	14.3
2.375	60.33	82	82.6	60.3	14.3
2.500	63.5	86	85.7	60.3	14.3
2.625	66.68	91.5	85.7	65	16
2.750	69.85	91.5	88.9	65	16
2.875	73.03	99	95.3	68.5	16
3.000	76.2	99	98.4	68.5	16

560-C
D1	D3	D7	L1	L3
16	26.5	27	36	10.3
18	30.5	33	37.5	10.3
20	34	35	37.5	10.3
22	34	37	38.2	11
24	40	39	40	11
25	40	40	40	11
28	44.5	43	42.5	11
30	46.5	45	42.5	11
32	46.5	48	42.5	11
33	50.5	48	42.5	11
35	51.5	50	42.5	11
38	54	56	45	11
40	58	58	45	12.7
43	61.5	61	45	12.7
45	61.5	63	45	12.7
48	65.5	66	45	12.7
50	70.5	70	47.5	12.7
53	74	73	47.5	13.5
55	76	75	47.5	14.2
58	79	78	52.5	14.2
60	82	80	52.5	14.2
63	87	83	52.5	14.2
65	85	85	52	16
68	91.5	90	52	16
70	91.5	92	60	16
73	99	93	60	16
75	99	97	60	16

*Kapcsolódó bemutatkozás*

A csúszógyűrűs tömítés tömítőfelületének bizonyos fajlagos nyomással kell rendelkeznie a tömítő hatás eléréséhez. Ez megköveteli a mechanikus tömítés rugójának bizonyos mértékű összenyomását, hogy a tömítés végfelületének tolóerőt adjon, és forogjon, hogy a tömítőfelület a tömítés kívánt arányát hozza létre. Nyomás. Ennek a fajlagos nyomásnak a biztosításához a mechanikus tömítés megköveteli, hogy a szivattyú tengelyének ne legyen túl nagy elmozdulása, általában 0,5 mm-en belül. A tényleges kialakításnál azonban az ésszerűtlen kialakítás miatt a szivattyú tengelye gyakran nagy elmozdulást produkál, ami nagyon kedvezőtlen a csúszógyűrűs tömítés alkalmazása szempontjából. Ez a jelenség gyakran előfordul többfokozatú centrifugálszivattyúkban, különösen a szivattyú indításakor viszonylag nagy a csatornázás mértéke.

Népszerű tags: 560 mechanikus tömítés, Kína, beszállítók, gyártók, gyár, testreszabott, vásárlás, minőség, árlista, árajánlat, alacsony ár, Kínában gyártott

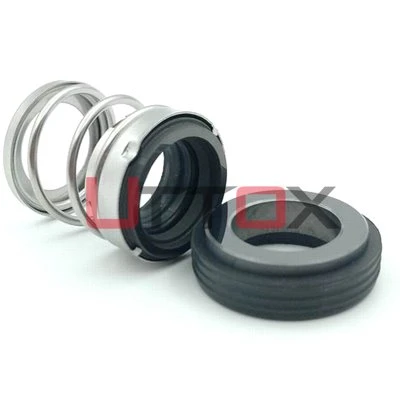

560 Mechanikus tömítés
