Egyenértékű:

● Eagle Burgmann M74D

Működési korlátok:

● Hőmérséklet: -20 ℃ - +220 ℃

● Nyomás: ≤ 16 bar

● Sebesség: ≤ 20m/s

● Tengelyméret: 18mm -100mm

Anyagok:

● Tömítőgyűrűk: gyanta szén, antimon szén, SIC, SSIC, volfrámkarbid

● Elasztomer: VITON, EPDM, NBR, FFKM, AFLAS

● Fém alkatrész: SS304, SS316, Duplex, Hastelloy C

Összeszerelési Dwg:

Méretek (mm)

d	d3	d6	d7	d8	l1	l3	l8	l9
18	33	27	33	3	61.0	38	19.5	11.5
20	35	29	35	3	61.0	38	19.5	11.5
22	37	31	37	3	61.0	38	19.5	11.5
24	39	33	39	3	61.0	38	19.5	11.5
25	40	34	40	3	61.0	38	19.5	11.5
28	43	37	43	3	62.0	39	19.5	11.5
30	45	39	45	3	62.0	39	19.5	11.5
32	47	42	48	3	62.0	39	19.5	11.5
33	48	42	48	3	62.0	39	19.5	11.5
35	50	44	50	3	62.0	39	19.5	11.5
38	55	49	56	4	69.0	41	22.0	14.0
40	57	51	58	4	70.0	42	22.0	14.0
43	60	54	61	4	70.0	42	22.0	14.0
45	62	56	63	4	70.0	42	22.0	14.0
48	65	59	66	4	70.0	42	22.0	14.0
50	67	62	70	4	73.0	43	23.0	15.0
53	70	65	73	4	73.0	43	23.0	15.0
55	72	67	75	4	73.0	43	23.0	15.0
58	79	70	78	4	86.0	56	23.0	15.0
60	81	72	80	4	86.0	56	23.0	15.0
63	84	75	83	4	85.0	55	23.0	15.0
65	86	77	85	4	85.0	55	23.0	15.0
68	89	81	90	4	91.0	55	26.0	18.0
70	91	83	92	4	92.0	56	26.0	18.0
75	99	88	97	4	92.0	56	26.0	18.0
80	104	95	105	4	92.5	56	26.2	18.2
85	109	100	110	4	92.5	56	26.2	18.2
90	114	105	115	4	92.5	56	26.2	18.2
95	119	110	120	4	90.5	56	25.2	17.2
100	124	115	125	4	90.5	56	25.2	17.2

Kapcsolódó Bevezetés

A mechanikus tömítésekre vonatkozó követelmények a gép pontosságához (vegyük például a szivattyúk mechanikus tömítéseit)

(1) A tengely (vagy hüvely) maximális sugárirányú kifutási tűrése, ahol a mechanikus tömítést felszerelik, nem haladja meg a 0,04–0,06 mm-t.

(2) A forgórész tengelyirányú mozgása nem haladja meg a 0,3 mm-t.

(3) A tömítőüreg tengelye (vagy hüvelye) felülete felé néző pozicionáló vége és a tömítővégfedél kifutási tűrése nem több, mint 0,04–0,06 mm.

A pecsétek megerősítése

(1) Ellenőrizze, hogy a behelyezett tömítés megfelel-e a kívánt modellnek.

(2) A beszerelés előtt gondosan ellenőrizze a végső összeszerelési rajzot, és ellenőrizze, hogy az alkatrészek száma teljes-e.

(3) A mechanikus tömítést párhuzamos rugó hajtja. A rugó bal és jobb forgásra osztható, amelyeket a tengely forgásirányának megfelelően kell kiválasztani.

Népszerű tags: m74d mechanikus tömítés, Kína, beszállítók, gyártók, gyár, testreszabott, vásárlás, minőség, árlista, árajánlat, alacsony ár, Kínában gyártott

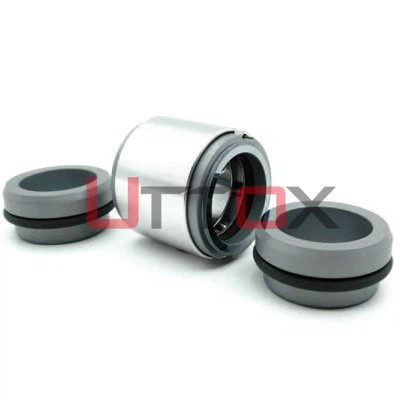

M74D mechanikus tömítés
